Cyclone Automated Control Package
Cyclone Automated Control Package with Dynamic Link Library (DLL).

P&E Cyclone PRO,P&E Cyclone MAX多机控制程序包，带有DLL动态联接库

• Cyclone 多机控制
• 错误反馈
• 动态数据烧写
• 程序映像管理
• 免费下载 Basic Edition Package!

Cyclone MAX
Stand-Alone Programmer and Hardware Debug Interface for for ColdFire V2/V3/V4, Power Architecture 5xx/8xx, Power Architecture 55xx/56xx (Nexus), Kinetis (includes L-Series), DSC and ARM.

P&E Multilink Cable硬件调试交互式转换接口和脱机烧写设备

• 支持飞思卡尔 Freescale ColdFire V2/V3/V4, PowerPC(MPC5xx/8xx), PowerPC Nexus (MPC55xx), Kinetis (includes L-Series), DSC (MC56F80xx, MC56F82xx, MC56F83xx, and MC56F84xx), 和ARM (MAC7xxx).
• USB，串口和以太网口三种计算机接口(Windows 2000/XP/Vista/7/8)
• 作为计算机与微处理器交互式转换接口，用于微处理器程序在线调试，测试和烧写,起到传统意义Freescale仿真器或仿真头的功能
• 脱离计算机单独烧写程序，适用于生产使用
• 将多个微处理器程序存入Cyclone MAX，方便多个程序烧写
• 液晶显示器在脱机使用时配合按键对CycloneMAX设置和控制
• 支持CodeWarrior，Cosmic，IAR，P&E Freescale开发工具
• 随机软件：1.烧写软件2.IP设置3.程序存储4.脱机烧写设置

注：P&E Micro Cyclone MAX适用于生产使用, PEMICRO USB-ML-CFE适用于开发使用。

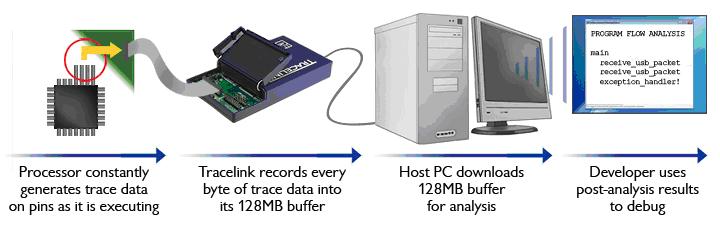

Tracelink
Development interface (USB, Ethernet) featuring External Trace

具有外部跟踪功能的开发接口(USB，以太网) P&E的Tracelink是一个高速开发接口，可捕捉Kinetis和ColdFire V2-4目标处理器高达128MB的实时跟踪信息；实现通过传统分步和中断方式不能实现的调试(例如，暂停处理器运行引起系统运行失败;因软件Bug偶然出现的不易再现的错误等)；事后有时间分析跟踪信息寻找和修正错误。
特性:

• 支持飞思卡尔Freescale Kinetis 和 ColdFire V2-V4 (MCF5xxx)
• USB和以太网口二种计算机接口
• 128MB的实时跟踪信息
• 支持控制处理器分步和中断(run, step, breakpoint)
• 支持存储器读写
• 支持内部和外部闪存Flash memory 烧写

USB-ML-Universal
Multilink Universal All-In-One Development Interface

Multilink Universal 多合一开发接口
特性:

• 从PC到Multilink的USB接口允许快速，方便的编程和调试--通过方便和兼容的USB接口。
• USB供电 -无需单独的电源供应(目标烧写小于1mA)。
• 目标电压：1.6V的-5.25V
• 目标频率：16KHz-50MHz (适用于HCS08，RS08，CFV1，S12Z或HCS12X)
• 支持 HCS08, RS08, HC(S)12(X), S12Z, DSC,ColdFire V1/+V1, ColdFire V2-4, Qorivva MPC55xx/56xx, and Kinetis ARM微处理器系列。
• 自动频率检测+适应，用于HCS08设备。
• 自动频率检测，用于HC(S)12(X)设备。
• 对RS08设备在RESET line生成烧写电压
• Kinetis support includes both the JTAG and SWD protocols

Multilink Universal FX多合一开发接口
特性:

• 从PC到Multilink的USB接口允许快速，方便的编程和调试
• USB供电 -无需单独的电源供应(目标烧写小于1mA).
• 通信速度: 比其他P&EMultilink快10倍
• 可为目标板供电
• 支持 HCS08, RS08, HC(S)12(X), ColdFire V1/+V1,S12Z, HC16,683xx ,DSC ,ColdFire V2/3/4, Qorivva MPC55xx/56xx, 和 Kinetis ARM
• 目标电压：1.6V -5.25V
• 目标频率：16KHz-50MHz (适用于HCS08，RS08，CFV1，S12Z或HCS12X)
• 额外的输入/输出保护
• 自动频率检测+适应，用于HCS08的Trimming。
• 自动频率检测，用于HC(S)12(X)设备。
• 对RS08设备在RESET line生成烧写电压
• Kinetis support includes both the JTAG and SWD protocols

USB-ML-CFE
P&E USB BDM Interface Cable for the ColdFire V2/V3/V4 (RoHS Compliant)

P&E USB BDM Cable用于ColdFire V2/V3/V4交互式转换接口(RoHSComplian标志)

• 支持Freescale ColdFire 52xx/53xx/54xx
• 计算机USB2.0接口(兼容USB1.1)
• 26针BDM接口
• 计算机USB供电
• 目标板电压1.8V-5.5V
• 无随机软件
• 驱动程序PE Drive下载:点击这里

注：PE USB BDM Interface Cable USB-ML-CFE适用于开发使用。

DEV5213CF
MCF5213 Development Kit with embedded USB-to-BDM interface

内嵌USB到BDM转换接口的MCF5213开发包

DEV5213CF开发包

PKGCFZPRO64K Starter Edition初级版

DEV5213CF开发板

• 内嵌USB到BDM转换接口
• USB供电或外部电源供电
• 2个RS232串口
• 板上电路允许从8M晶振或用户振荡器提供时钟频率
• 发光LED指示
• RESET, IRQ1 和IRQ2 按钮
• 标明处理器所有针角的插座
• 开发区SOIC和TSSOP插孔

PKGCFZ_PRO_USB64K Starter Edition初级版中可免费下载

BDML
BDM Lightning - BDM Accelerator PCI Card

BDM 加速 PCI 卡

• 比并口BDM速度快10倍
• 支持P&E ICD, PROG和UNIT软件
• 支持转换接口CABLE_16/32, CABLE_CF/CFLV, CABLE_MMC, CABLE_PPC
• 计算机PCI插槽

BDML_CF
BDM Lightning and CABLE_CF Package (w/DB25)

CABLE_CF BDM PCI加速卡

• 比并口BDM速度快10倍
• 支持CASMCFZ,PROGCFZ, REGCF, UNITCFZ和WINIDECFZ软件
• 支持CABLE_CF (已包括)
• 计算机PCI插槽

BDML_CFLV
BDM Lightning and CABLE_CFLV Package (w/DB25)

CABLE_CFLV BDM PCI加速卡

• 比并口BDM速度快10倍
• 支持CASMCFZ,ICDCFZ, PROGCFZ, REGCF, UNITCFZ和WINIDECFZ软件
• 支持CABLE_CFLV (已包括)
• 计算机PCI插槽

CAB_RIBBON_26-PIN
26-Pin Ribbon Cable for ColdFire

26针带状电缆(ColdFire)

CABLE_CF
P&E ColdFire BDM Interface (Parallel Port, 5V)

P&E BDM Interface Cable 用于ColdFire BDM交互式转换接口(并口，5V)

• 支持Freescale ColdFire
• 计算机并口接口
• 26 针接口(P&E 接口定义)
• 作为计算机与处理器交互设备(转换接口)用于计算机对处理器程序调试，测试和烧写
• 无随机软件

注：PE BDM Interface Cable CABLE_CF 适用于开发使用。

CABLE_CFLV
P&E ColdFire BDM Interface (Parallel Port, 3.3V)

P&E BDM Interface Cable用于ColdFire BDM交互式转换接口(并口，3.3V)

• 支持Freescale ColdFire
• 计算机并口接口
• 26 针接口(P&E 接口定义)
• 作为计算机与处理器交互设备(转换接口)用于计算机对处理器程序调试，测试和烧写
• 无随机软件

注：PE BDM Interface Cable CABLE_CFLV 适用于开发使用。

CASMCFZ
ColdFire Command-Line Assembler

ColdFire汇编工具

基于Window98 /ME/NT/2000/XP界面的MCF5xxx汇编工具

• 支持宏 Macro support
• S19目标文件 S19 objects
• 支持条件汇编 Conditional assembly
• 可包含外部文件 Include files
• 带有计数器列表控制 Full listing control with cycle counter

CompactFlash Activation License + Flash Card
Activates the CompactFlash feature of the Manage Images utility

激活CompactFlash程序映像管理功能

通过CompactFlash Interface 可以实现大容量程序烧写，也可将更多个程序映像存储到CompactFlash Card 中。

• 存储大容量程序或更多个程序映像
• 程序映像的增加adding，删除deleting和已存储的程序映像升级updating
• 管理存储在PE Cyclone PRO 或 PE Cyclone MAX 中程序映像
• 128 MB CF 卡 CompactFlash card

CPCI
Compact PCI BDM Accelerator Card

兼容机BDM PCI加速卡

• 比并口BDM速度快10倍
• 支持P&E ICD, PROG和UNIT软件
• 支持转换接口CABLE_16/32, CABLE_CF/CFLV, CABLE_MMC, CABLE_PPC
• CPCI插槽

GAL1D1F
Replacement GAL for CABLECF Rev.A-E

CABLE_CF Rev.A-E GAL备件

GAL1D1FL
Replacement GAL for CABLE_CFLV Rev.A-E

CABLE_CFLV Rev.A-E GAL备件

GAL3500L
Replacement GAL for CABLE_CFLV, Rev. F (Surface Mount)

CABLE_CFLV Rev. F (Surface Mount) GAL备件

ICDCFZ
ColdFire In-Circuit Debugger

ColdFire在线调试工具

基于Windows操作系统的高效原代码调试工具。通过PE BDM Multilink Cable(PE USB-ML-CFE, CABLE_CFLV, CABLE_CF, Cyclone MAX)用户可以调试处理器的全部片上资源。

• 全速在线仿真
• 支持第N个过程的中断
• 显示多种数据类型的可变化窗口
• 多种跟踪方式的实时处理
• 自动调试启动运行宏文件
• 具有与上下文相关的命令帮助功能
• 具有执行时间和过程的计数功能
• 支持符号寄存器文件
• 全部的原代码级调试
• 调式代码格式是ELF/Dwarf20 的 C程序

64K ICDCFZ 包含在PKGCFZ_PRO_USB64K Starter Edition初级版中可免费下载

GNU Source CD
Source Code For P&E GNU (PRO) Packages

P&E GNU(PRO) 原代码包

PKG ColdFire ASM Development Packages

PKGCFZ
ColdFire Development Package

PKGCFZ ColdFire ASM开发包(并口，5V)

• CABLE_CF BDM 转换接口
• ICDCFZ 在线调试
• PROGCFZ 烧写软件
• WinIDECFZ 集成开发环境
• REGCF 寄存器文件浏览和编辑

PKG ColdFire ASM Development Packages

PKGCFZ_LV
ColdFire Development Package (Parallel Port, Low-Voltage)

PKGCFZ ColdFire ASM开发包(并口，3.3V)

• CABLE_CFLV BDM转换接口
• ICDCFZ 在线调试
• PROGCFZ 烧写软件
• WinIDECFZ 集成开发环境
• REGCF 寄存器文件浏览和编辑

PKG ColdFire ASM Development Packages

PKGCFZ-USB
ColdFire BDM Development Package (USB Interface And Software)

PKGCFZ ColdFire ASM开发包(USB)

• USB-ML-CFE BDM 转换接口
• ICDCFZ 在线调试
• PROGCFZ 烧写软件
• WinIDECFZ 集成开发环境
• REGCF 寄存器文件浏览和编辑

PKG ColdFire C-Level Development Packages PKGCFZ_PRO
ColdFire Development Package w/ GNU C Compiler (Parallel-Port-To-Target, 5-Volt)

ColdFire C程序开发包(并口，5V)

• GNU软件:GCC Binutils Newlib
• CABLE_CF BDM转换接口
• ICDCFZ 在线调试
• PROGCFZ 烧写软件
• WinIDECFZ 集成开发环境
• REGCF 寄存器文件浏览和编辑

开发包简化了GCC开发：

• 通过WinIDE很容易设置编译选项
• GCC直接在Window环境下的WinIDE运行，不需要复杂的UNIX
• WinIDE建立可更改Windows批处理文件
• WinIDE注重发现在C原玛中的错误语句
• 为MCF52xx 和选用的评估板保留启动代码和连接文本
• 通过PROGCFZ烧写程序
• 通过P&E ICD调式代码格式是ELF/Dwarf, IEEE695 的 C程序

PKG ColdFire C-Level Development Packages PKGCFZ_PRO_LV
ColdFire Development Package w/ GNU C Compiler (Parallel-Port-To-Target, 3.3-Volt)

ColdFire C程序开发包(并口，3.3V)

• GNU软件
• CABLE_CFLV BDM 转换接口
• ICDCFZ 在线调试
• PROGCFZ 烧写软件
• WinIDECFZ 集成开发环境
• REGCF 寄存器文件浏览和编辑

PKG ColdFire C-Level Development Packages PKGCFZ_PRO_USB
PKGCFZ_PRO ColdFire C-Level Development Package(USB Port, Multivoltage)

ColdFire C程序开发包(USB)

• GNU软件
• USB-ML-CFE BDM转换接口
• ICDCFZ 在线调试
• PROGCFZ 烧写软件
• WinIDECFZ 集成开发环境
• REGCF 寄存器文件浏览和编辑

64 K PKGCFZ_PRO_USB 初级版可免费下载！

PROGCFZ
ColdFire Flash/EEPROM Programmer

ColdFire烧写软件

通过P&E BDM Multilink Cable转换接口(P&E USB-ML-CFE, CABLE_CFLV, CABLE_CF, Cyclone MAX) 连接到目标板26针BDM接口上，在线烧写内外闪存软件。功能：

• 烧写 Program
• 校验 Verify
• 检查 Blank check
• 上载 Upload
• 显示 Display
• 擦写 Erase

64K PROGCFZ 包含在PKGCFZ_PRO_USB64K Starter Edition初级版中可免费下载

REGCF
ColdFire Regsiter Files

ColdFire 寄存器文件

REGKIT
Register File Development Kit

Register File 开发包 用户可以创建自己的P&E 寄存器文件

UNITCFZ (Interface Library Routines for ColdFire V1 and ColdFire V2/V3/V4)
C/C++ and Delphi library modules which allow the creation of custom PC applications which use P&E hardware interfaces to control ColdFire processors via background debug mode.

ColdFire硬件交互接口库程序

提供驱动P&E BDM Cable(P&E CABLE_CFLV, CABLE_CF ,USB-ML-CFE, Cyclone MAX)接口的动态链接库. UNITCFZ库函数是用户开发产品有力工具，其中demo程序提供了初始化接口、寄存器编程、下载代码和执行代码方法，以便用户更简单完成自己的特定的需求。它包含了C/C++和Delphi两种语言模块，并有原代码以便用户参考设计。

其特点：

• 通过P&E's USB-ML-CF, Multilink Universal, Multilink Universal FX, Tracelink, 和Cyclone MAX工作
• 提供BDM交互界面
• 包含C和Delphi两种语言模块
• 具有C和Delphi原代码和相应的可执行演示程序
• 库函数功能-36
• 支持多种编译环境

  • UNITCFZ and UNITCFZ_DIST： Microsoft Visual C++ 5.0 或更高版本, Delphi 2.0 或更高版本，开发平台 Windows 32-bit, Windows 64-bit (XP, Vista, 7)

  • UNITCFZ-LINUX and UNITCFZ-LINUX-DIST：GNU Compiler Collection and Sun Compiler Collection For x84 Kernels: 2.2.x-2.6.x

  注：特别适用生产线测试

WINIDECFZ
ColdFire Windows Integrated Development Environment

ColdFire集成开发环境

它提供在一个编程环境中由一个热键执行外部程序如汇编语言、C编译器、调试器和Flash 编程器。它同时安装P&E 的CASMCF汇编工具

其编辑特点为：

• 结构可重组
• 允许执行外部程序
• 在线帮助

汇编工具特点：

• 支持宏汇编
• 目标文件可为S19, HEX, IEEE695 objects 格式
• 支持条件汇编
• 可包含外部文件
• 带有计数器列表控制
