USB-ML-Universal
(又称U-MULTILINK)

USB Multilink Universal Debug Probe for ARM® devices and 8/16/32 bit devices(software sold separately)
Multilink Universal 多合一开发接口

特性:
  • 支持的芯片系列：Kinetis/S32, HCS08, RS08, HC(S)12(X), S12Z, ColdFire V1/+V1, ColdFire V2-4, Qorivva MPC5xxx, DSC, STMicroelectronics' SPC56, 和 ARM devices .
  • 通过USB连接到PC，可方便，快捷连接软件进行编程和调试等操作
  • USB供电 -无需单独的电源供应(目标烧写小于1mA)。
  • 工作电压：1.8V-5.25V
  • 多合一开发接口，不同MCU可连接不同引脚接口。
  • ARM device 支持 JTAG 和 SWD 两种模式。
  • Power Architecture系列开发的Pipelined 算法可显著提高编程速度
  • 自动频率检测+适应，用于HCS08设备。
  • 自动频率检测，用于HC(S)12(X)设备。
  • 对RS08设备在RESET line生成烧写电压
  • 目标频率：16KHz-50MHz (适用于HCS08，RS08，CFV1，S12Z,或HCS12X)
  • USB-ML-UNIVERSAL（Rev. E）连接RS08设备，需配套 RS08 adapter。

注：只包含硬件，配套软件需单独购买

USB-ML-Universal-FX
(又称U-MULTILINK-FX)

USB Multilink Universal FX High-Speed Debug Probe for ARM® devices and 8/16/32 bit devices(software sold separately)
Multilink Universal FX多合一开发接口

特性:
  • 支持的芯片系列：Kinetis/S32, HCS08, RS08, HC(S)12(X), S12Z, ColdFire V1/+V1, ColdFire V2-4, Qorivva MPC5xxx, DSC, STMicroelectronics' SPC56, MPC5xx/8xx, HC16, 683xx和 ARM devices .
  • 通过USB连接到PC，可方便，快捷连接软件进行编程和调试等操作
  • USB供电 -无需单独的电源供应(目标烧写小于1mA).
  • 通信速度: 比其他Multilink快10倍
  • 可为目标板供电（3.3v，5v）
  • 工作电压：1.8V-5.25V
  • 多合一开发接口，不同MCU可连接不同引脚接口。
  • ARM device 支持 JTAG 和 SWD 两种模式。
  • Power Architecture系列开发的Pipelined 算法可显著提高编程速度
  • I/O line clamping
  • 自动频率检测+适应，用于HCS08设备。
  • 自动频率检测，用于HC(S)12(X)设备。
  • 对RS08设备在RESET line生成烧写电压
  • 目标频率：16KHz-50MHz (适用于HCS08，RS08，CFV1，S12Z,或HCS12X)
  • USB-ML-UNIVERSAL-FX（Rev. D）连接RS08设备，需配套 RS08 adapter。

注：只包含硬件，配套软件需单独购买

CYCLONE-LC-UNIV
（又称U-CYCLONE，cyclone universal）

Production Programmer and Debug Probe for ARM® devices and NXP 8/16/32-bit devices
烧写、调试和测试多合一开发工具用于NXP 8/16/32 和ARM Cortex 系列芯片

  • 支持的芯片系列： Kinetis/S32, HCS08, RS08, HC(S)12(X), S12Z, ColdFire V1/+V1, ColdFire V2-4, Qorivva MPC5xxx, DSC, HC08, MPC 5xx/8xx, STMicroelectronics' SPC56,ARM Cortex 系列，以及 STM8(with STM8 adapter) 和 Infineon（部分）
基础软件功能:
  • 脱机烧写（SAP） - 将算法、烧录文件等命令存储为.SAP文件，可进行联机和脱机两种操作方式
  • 自动控制 - 通过计算机进行 SDK, Console 和 GUI 控制,包含 Gang Programming 和 Dynamic Data Programming等
  • 多种接口方式- USB，串口和以太网口三种计算机接口
  • 4.3” LCD液晶触摸屏
  • 供电管理- 通过继电器控制Cyclone "power-in" a和 "power-out"口的供电。也可通过调试排线向目标板供电
  • 自动计数 和 共享序列号
  • 基于以太网的调试- 兼容第三方 development IDEs
  • 存储空间 - 16MB内存，最多存储8个程序
  • 编程控制接口 - 通过10-pin 接口控制编程启动，获取状态或显示结果
  • Cloud-Connected Programming Jobs (JOB)
    -为远程控制提供更多的控制性、功能性和清晰性的功能
Cyclone 升级软件功能:
  • ProCryption安全性
    - RSA./AES 加密 (通过唯一的ImageKeys保护IP)
    - 限制编程次数或时限等(对远程操作进行控制)

CYCLONE-FX-UNIV
（又称U-CYCLONE-FX，cyclone universal fx）

Advanced all-in-one program/debug/test interface for many ARM Cortex & NXP 8/16/32-bit devices.
烧写、调试和测试多合一开发工具用于NXP 8/16/32 和ARM Cortex 系列芯片。在烧写速度、加密和存储性能进一步提升。

  • 支持的芯片系列： Kinetis/S32, HCS08, RS08, HC(S)12(X), S12Z, ColdFire V1/+V1, ColdFire V2-4, Qorivva MPC5xxx, DSC, HC08, MPC 5xx/8xx, STMicroelectronics' SPC56,ARM Cortex 系列，以及STM8(with STM8 adapter)、Infineon（部分）和Renesas（with Renesas adapter）
基础软件功能:
  • 脱机烧写（SAP） - 将算法、烧录文件等命令存储为.SAP文件，可进行联机和脱机两种操作方式
  • 自动控制 - 通过计算机进行 SDK, Console 和 GUI 控制,包含 Gang Programming 和 Dynamic Data Programming等
  • 多种接口方式- USB，串口和以太网口三种计算机接口
  • 4.3” LCD液晶触摸屏
  • 供电管理- 通过继电器控制Cyclone "power-in" a和 "power-out"口的供电。也可通过调试排线向目标板供电
  • 自动计数 和 共享序列号
  • 基于以太网的调试- 兼容第三方 development IDEs
  • 编程控制接口 - 通过10-pin 接口控制编程启动，获取状态或显示结果
  • Cloud-Connected Programming Jobs (JOB)
    -为远程控制提供更多的控制性、功能性和清晰性的功能
Cyclone FX 特有高级功能:
  • 高速通讯 - 下载速率可达 75 Mbits/s
  • 存储空间 - 1G内存，可存储200+脱机文件
  • 扩展内存 - SDHC接口支持SDHC卡，可满足更大存储需求
  • 目标电流和电压测量
  • 高级测试功能 -编程前运行测试
  • ProCryption安全性
    - RSA./AES 加密 (通过唯一的ImageKeys保护IP)
    - 限制编程次数或时限等(对远程操作进行控制)

CYCLONE-LC-ARM
(又称ACP-CYCLONE)

Production Programmer and Debug Probe for ARM® devices
用于ARM Cortex™-M的通用在线烧写设备

基础软件功能:
  • 脱机烧写（SAP） - 将算法、烧录文件等命令存储为.SAP文件，可进行联机和脱机两种操作方式
  • 自动控制 - 通过计算机进行 SDK, Console 和 GUI 控制,包含 Gang Programming 和 Dynamic Data Programming等
  • 多种接口方式- USB，串口和以太网口三种计算机接口
  • LCD液晶触摸屏
  • 供电管理- 通过继电器控制Cyclone "power-in" a和 "power-out"口的供电。也可通过调试排线向目标板供电
  • 自动计数 和 共享序列号
  • 基于以太网的调试- 兼容第三方 development IDEs
  • 存储空间 - 16MB内存，最多存储8个程序
  • 编程控制接口 - 通过10-pin 接口控制编程启动，获取状态或显示结果
  • Cloud-Connected Programming Jobs (JOB)
    -为远程控制提供更多的控制性、功能性和清晰性的功能
Cyclone 升级软件功能:
  • ProCryption安全性
    - RSA./AES 加密 (通过唯一的ImageKeys保护IP)
    - 限制编程次数或时限等(对远程操作进行控制)

USB-ML-ACP
USB Multilink Debug Probe for ARM® devices

特性:
  • 支持的芯片系列： ARM Cortex 系列
  • USB供电 -无需单独的电源供应(目标烧写小于1mA)。
  • 目标电压：1.8V-5.25V
  • Supports JTAG daisy chaining of multiple ARM MCUs.
  • ARM device support includes both the JTAG and SWD protocols

注：只包含硬件，配套软件需单独购买

PROG-HL-ARM(former PROGACMP)
PROG for ARM® Cortex™ processors (Hardware License)

Kinetis ARM 烧写软件

通过P&E BDM USB Multilink Universal转换接口(P&E USB-ML-UNIVERSAL（FX），连接到目标板 mini-10或 mini-20针JTAG接口上)，在线烧写内外闪存软件。
功能：

  • 烧写 Program
  • 校验 Verify
  • 检查 Blank check
  • 上载 Upload
  • 显示 Display
  • 擦写 Erase
LIC-CYC-PROCRYPTION
Cyclone LC Protected and Encrypted SAP Image Activation License
    It allows users to place protection on their programming images to restrict image use by date range or number of programs allowed. It also allows users to create RSA/AES encrypted programming images that use their own uniquely generated ImageKey. These images may only be used to program targets on Cyclones that are pre-configured with this unique ImageKey. This license keeps the user securely in control of both their IP and the programming process.
  • Restrict Image Use
  • Encrypted (eSAP) Programming Images
  • Encryption is Easy To Implement and Manage
SDCARD
32 GB Encryped SDHC Flash Card for Cyclone FX
  • Cyclone之间便捷、快速移动SAP文件
  • 仅与Cyclone FX 配套使用，不能与Cyclone LC 配套使用
LIC-CYC-SDCARD（legacy）
SD Card Port Activation License for Cyclone LC

  • 支持硬件版本：
    Cyclone LC Universal: Rev. B 和 Cyclone LC ARM: Rev. D, 且Date code为0620 及更早版本（Date code见cyclone后壳标签）
  • 仅包含License，需单独购买SDHC card（最小支持4GB）

CPRO_PWRSUPPLY

Cyclone Power Supply Replacement Part

  • Input :100-240V~50-60HZ 0.48A
  • Output :DC 5.9V 3A 17.7W
  • 电源线接口:2.5mm x 5.5mm
  • 电源线长度:58.25 inches (148cm)

JTAG_SWD Adpater

Cyclone MAX adapter module, provides mini-10 and mini-20 connectors for JTAG/SWD

Kinetis 适配器用于 mini-10 或mini-20针电缆连接到Kinetis 标准调试头 (如 P&E Cyclone MAX 烧写器20针标准连接头) 。它包含一个mini-20 和 mini-10针电缆

SWD（Serial Wire Debug）第2针代替JTAG 第5针。当MCU的针脚比较少时使用比较方便

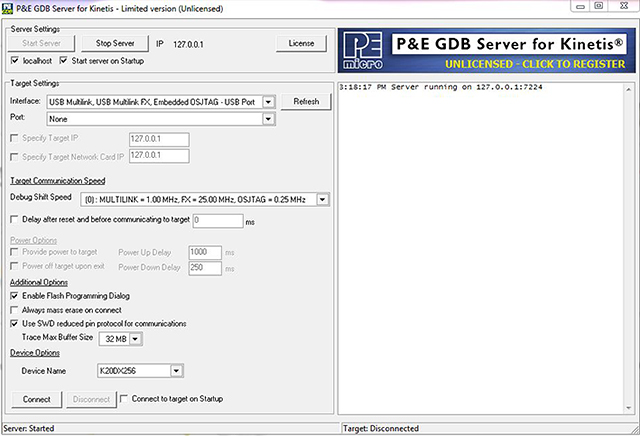

GDB Server Plug-In for Eclipse-based ARM IDEs
PEmicro plug-in for working with freely downloadable GDB Debugger

PEmicro's GDB Server Plug-In for Eclipse-based ARM IDEs is the piece which links the GDB debugger to PEmicro hardware, allowing debug and programming via USB, Serial, and Ethernet buses.

  • Real-Time Expression View
  • OS-Aware Feature Supports FreeRTOS
  • Multi-Core project debugging
  • Parallel debugging of multiple ARM devices
  • Preserve memory ranges across an erase
  • Trim Kinetis devices during programming
  • EEPROM partitioning capability during flash programming
  • SWD and JTAG : Both communications protocols are supported
  • JTAG daisy chain support
  • Attach to a running part during debug session
  • Attach to a running part during debug session
  • Semihosting : Simple way for target to send debug messages to the PC. To Eclipse or a Telnet client
  • Power Control : Many of PEmicro's debug interfaces can provide power to the target
  • Compatible PEmicro hardware interfaces include:

    • •Multilink ACP - development interface for ARM devices
    •Multilink Universal - all-in-one development interface and debug probe
    •Multilink Universal FX - Advanced high-speed all-in-one development interface and debug probe
    •Cyclone - series production programmers with stand-alone capability
    •Cyclone FX - series advanced high speed production programmers with stand-alone capability, speed, storage, security, and other enhancements
    •OpenSDA / Embedded OSJTAG- low-cost evaluation boards

Cyclone Automated Control Package(legacy)
Cyclone Automated Control Package with Dynamic Link Library (DLL).

P&E Cyclone PRO,P&E Cyclone MAX多机控制程序包，带有DLL动态联接库

Cyclone MAX （已停产）

P&E Multilink Cable硬件调试交互式转换接口和脱机烧写设备

Unit Library SDK for ARM® Cortex™-M processors

C/C++ and Delphi library modules which allow the creation of custom PC applications which use P&E hardware interfaces to control ARM® Cortex™-M processors via background debug mode

特性:

  • 通过Multilink Universal, Multilink Universal FX, CYCLONE-LC-UNIV, CYCLONE-FX-UNIV , CYCLONE-LC-ARM工作
  • 提供BDM交互界面
  • 包含C和Delphi两种语言模块
  • 具有C和Delphi原代码和相应的可执行演示程序
  • 支持多种编译环境
    • • UNITACMP and UNITACMP_DIST: Microsoft Visual C++ 5.0 或更高版本, Delphi 2.0 或更高版本
    • 开发平台 Windows 32-bit,Windows 64-bit (XP, Vista, 7,8,10).
  • 适用生产线测试
